Qué es un estudio topográfico

Un estudio topográfico es la representación medida del terreno: dónde está cada punto en planta y a qué altura. No es una foto ni un croquis, es un modelo con coordenadas del que se pueden sacar distancias, superficies, pendientes y volúmenes reales. Sobre él se proyecta, se pide licencia y se replantea después la obra.

A efectos prácticos, cuando alguien pide "un topográfico" quiere un plano con el perímetro de la parcela, las cotas del terreno, las curvas de nivel y todo lo que hay dentro y alrededor que pueda condicionar el proyecto. Eso es exactamente lo que entrego.

Cuándo te lo van a pedir

  • Antes del proyecto de una vivienda unifamiliar. El arquitecto necesita el terreno real para situar la casa, fijar la cota de planta baja y calcular los desmontes.
  • Para la licencia de obra. Muchos ayuntamientos exigen plano topográfico acotado y georreferenciado en la documentación del proyecto.
  • Antes de comprar una parcela. Un desnivel del 15 % o una servidumbre que no se ve en la foto pueden cambiar el presupuesto de la obra por completo.
  • Para calcular movimientos de tierra. El topográfico es el estado inicial contra el que se miden las cubicaciones.
  • En obra civil, urbanizaciones y naves. Trazado de viales, redes, drenaje y rasantes parten de ahí.

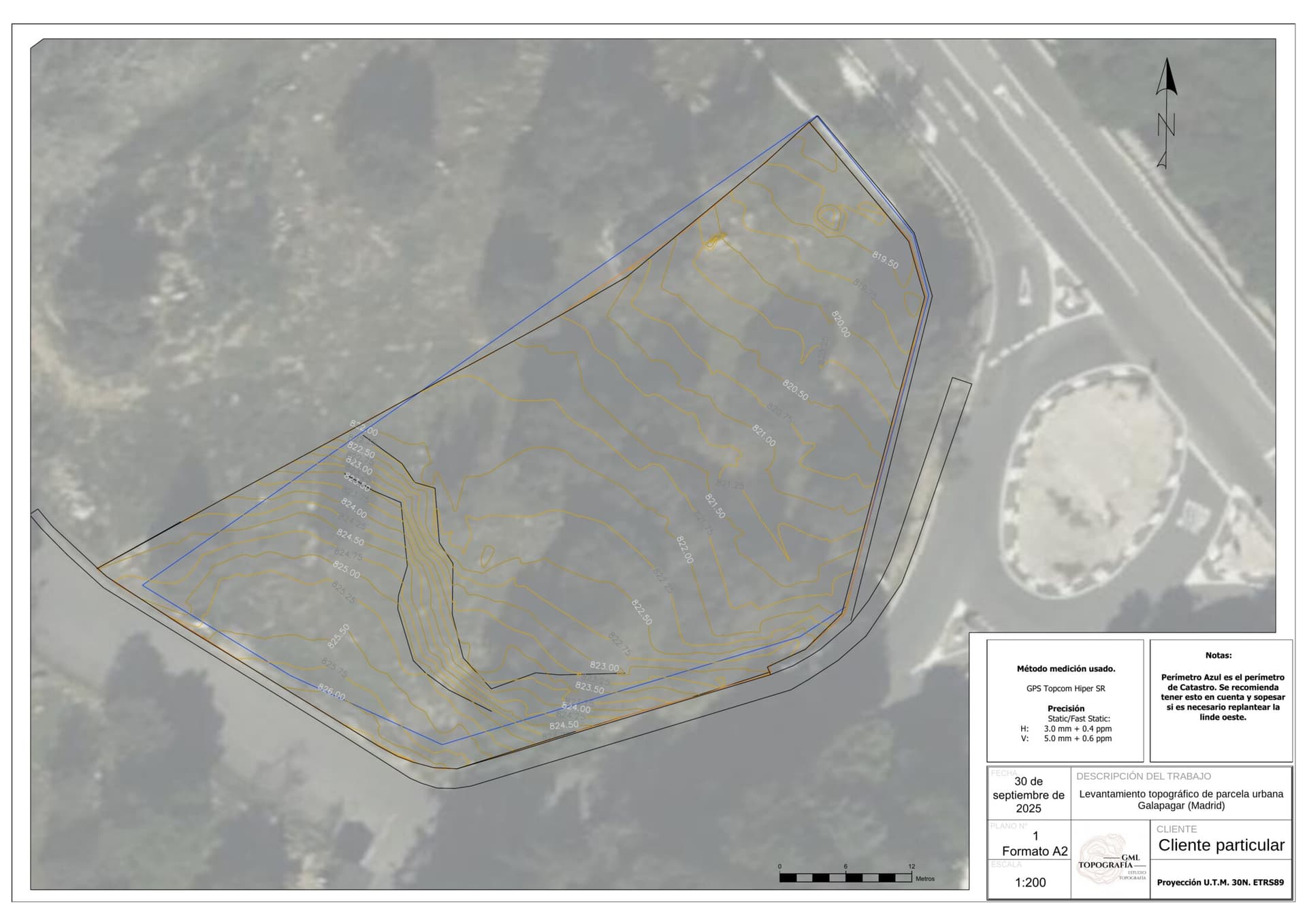

Qué incluye el plano que entrego

  • Perímetro de la parcela acotado, con superficie real y coordenadas UTM (ETRS89, huso 30).
  • Curvas de nivel al intervalo que necesite el proyecto (habitualmente 0,5 m o 1 m) y puntos de cota.
  • Edificaciones, muros, vallas y pavimentos existentes.
  • Servicios visibles: arquetas, pozos, tapas de saneamiento, farolas, acometidas de agua y luz, postes.
  • Arbolado de porte, cuando condiciona la implantación o la licencia.
  • Viales, aceras, bordillos y rasantes de acceso.
  • Entrega en DWG/DXF para el proyectista y en PDF acotado para presentar.

Cómo se hace

  1. Apoyo. Establezco bases con GNSS de doble frecuencia enlazadas al sistema oficial, para que el plano quede georreferenciado y no en un sistema local inventado.
  2. Radiación. Con estación total y GNSS tomo el detalle: perímetro, cotas del terreno, elementos existentes y servicios.
  3. Modelo. En gabinete genero el modelo digital del terreno y de ahí salen las curvas de nivel, los perfiles y las pendientes.
  4. Dibujo y entrega. Plano acotado por capas, listo para trabajar sobre él, más el PDF firmado.

Precio de un estudio topográfico

Para una parcela de hasta una hectárea, el precio de referencia arranca en 190 € (sin IVA). Un topográfico completo de solar urbano para proyecto de vivienda se mueve habitualmente en el entorno de los 300–500 € según el detalle que pida el arquitecto; en parcelas grandes, con mucha vegetación o con exigencia de detalle alta, sube. Lo que no hago es dar un precio a ciegas: mándame la referencia catastral y te lo confirmo cerrado y por escrito.

Si el proyecto necesita además el modelo tridimensional del terreno o el levantamiento de edificaciones existentes con precisión milimétrica, eso entra en levantamiento 3D del terreno.
